產品適用于潤滑介質運動粘度為22～460cSt (相當于ISO VG22～460)的工業潤滑油、裝有動靜壓軸承的磨機、回轉窯、電機等大型設備的稀油循環潤滑系統。 根據動靜壓潤滑工作原理，在啟動、低速和停車時用高壓系統，正常運行時用低壓系統，以保證大型機《在各種不同轉速下均能獲得可靠的潤滑以延長主機壽命。 稀油站的高壓部分壓力為31.5MPa，流量為2.5L/min;低壓部分壓力彡0.4MPa,流量為16～125L/min,稀油站具有過濾、冷卻、加熱等裝置和聯鎖、報警、自控等功能。

安全可靠	優質配件	電氣自動化	自由移動式
應用了保險片與調壓閥兩 處保護裝置，可以在壓力過載的瞬間自動泄壓，以保護設備，可以讓您盡可能少的承擔 損壞所帶來的各種損失！保險片一旦自動泄壓，便不可再用，德樂出廠包裝中附帶若干 備用保險片，請妥善保管并在需要時替換！	選用符合國家能耗標準的 優質高效率電機，加以特制變速器，在不浪費能耗的前提下帶來更大的扭矩，機器運作 噪音小，平穩。延長壽命提高工作精度。大表盤耐震壓力表，指示精準，強大的耐震功 能可應對各種環境，時刻關注運作情況，及時作出關鍵的決定！	可以通過選配組件來實現 電氣自動化，不同的方案可以帶來不同程度的自動化。它具備自動換向，定時啟動/關閉 ，檢測工作是否正常且作出相應提醒，自動補脂等諸多省時省力安全可靠的功能！	電動潤滑泵可以通過選配 組件來實現移動化，此方案可以讓您一臺泵的工作半徑無限擴大，它適用于空曠且潤滑 點分散的場地，彌補集中式系統在此場景中的弱點！選用優質膠管和油槍，放心使用， 不怕爆裂；簡單方便的按鈕式開關，最簡單的操作！

	SPECIAL SHOW TIME                     減少摩擦延長機械壽命                     專業開發、設計、制 造生產各類潤滑設備十多年。服務于世界500強在華企業。
	1◆ 對系統實現監控                     2◆ 雙重過載保護                     3◆ 可實現移動供油潤滑                     4◆ 工作壓力范圍內任意調 整                     5◆ 油位過低自動報警



啟東德樂潤滑設備有限公司

全國服務熱線：0513-83783788

電話：0513-83783788

傳真：0513-83358639

QQ：378068108

郵箱：rhsblm@163.com

地址：啟東市惠萍工業園河灣路88號

GXYZ型A系列高（低）壓稀油站

一、使用條件

二、工作原理

A系列的特點為高壓流量、高壓壓力和低壓最大壓力均不變，低壓流量則根據生產工藝不同而選定。

本產品主要由油箱（內裝磁網一體化裝置）、低壓油泵裝置、高壓油泵裝置、雙筒網片式過濾器、列管式、冷 卻器、管道、閥門、儀表盤及電控柜等組成。

在主機啟動前，先啟動低壓泵，當?shù)蛪汗┯蛪毫φ：螅瑔游诼?lián)于低壓管道上的高壓油泵，高壓油經高壓 單向閥送往靜壓軸承，當高壓達一定值使主軸浮起時，主機就可啟動、低速運行或停止：主機轉速正常后，可停高 壓泵，但低壓泵必須正常供油：低壓泵從油箱吸油后經單向閥、雙筒網式過濾器、冷卻器后亦流往靜壓軸承，維持主機正常供油：若主機停止后，由時間繼電器控制由高壓泵和低壓泵向潤滑點延續供油。

高、低壓力的具體數值分別由系統中的低壓安全閥和高壓溢流閥控制。

主機正常運行時，低壓泵一臺工作，一臺備用，若系統壓力下降到某值時，備用泵啟動投入運行，達到正常壓力時備用泵停止。若備用泵啟動后壓力仍下降到某一更低值時，就應發出報替訊號，令主機停車；延時停潤滑泵。

高壓柱塞泵有故障，壓力不能使主軸浮起來，壓力控制器發出報警訊號，主機就不能啟動或停止。

過濾器罝于冷卻器前，使溫度較高、粘度較小的油先通過過濾器，以提高過濾效果，過濾器一筒工作，一筒備用，由手動切換閥控制。

油箱油位過低過高時均由油位訊號器發訊，人工加油或停止加油。

在油箱內設有磁網過濾，能同時對油進行過濾和吸附油中鐵質微粒。

稀油站成套供貨時配有儀表盤和電控箱，以顯示運行參數和實現稀油站自控、手控或報警。

油箱上裝有鉑熱電阻Pt100,油溫低時發出信號，人工接通電加熱器，達到設定溫度時，自動切斷電加熱器： 還可控制油溫低時油泵不能啟動。

供油口裝有鉑熱電阻Pt100；根據供油溫度，調節最高、最低二個界限，用以控制冷卻器的開關。

三、型號標注說明

如采用A系列，高壓流量為2.5L/min；高壓壓力為31.5MPa，低壓供油壓力≤0.4MPa；而低壓供油量為63L/min的高（低）壓稀油站，采用PLC控制的著按如下方法標注：GXYZ-A2.5/63·P

四、主要技術參數

五、外形尺寸

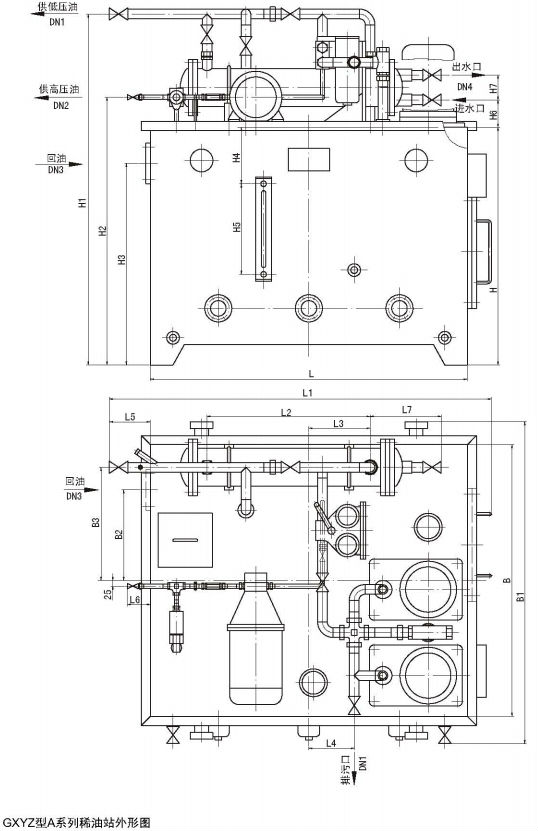

GXYZ型A系列稀油站外形尺寸

（續上表）

六、原理圖

七、儀表盤

八、電控柜

九、GXYZ-A型高低壓稀油站電控箱外接端子接線圖
