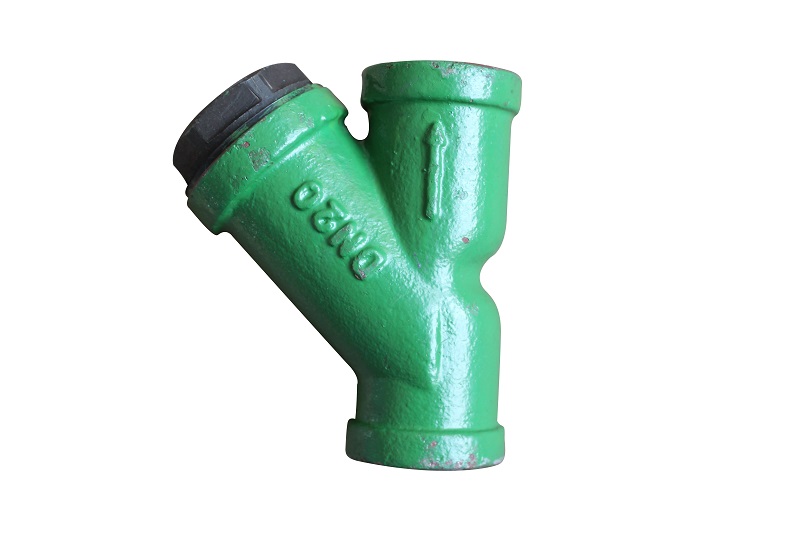

Y型系列過濾器

產品分類： Y型系列過濾器

Y型系列過濾器是石油、化工等輸送管線上必不可少的設備，具有結構緊湊，使用方便，過濾能力大，壓力損失小，安全可靠，價格低廉等優點。本產品規格齊全，適用性強，若將它安裝在泵的入口或系統管線的有關部位，可提高泵及設備的使用壽命，又能保證整個系統安全穩定的運行。

訂購熱線：0513-83783788

跟此產品相關的產品

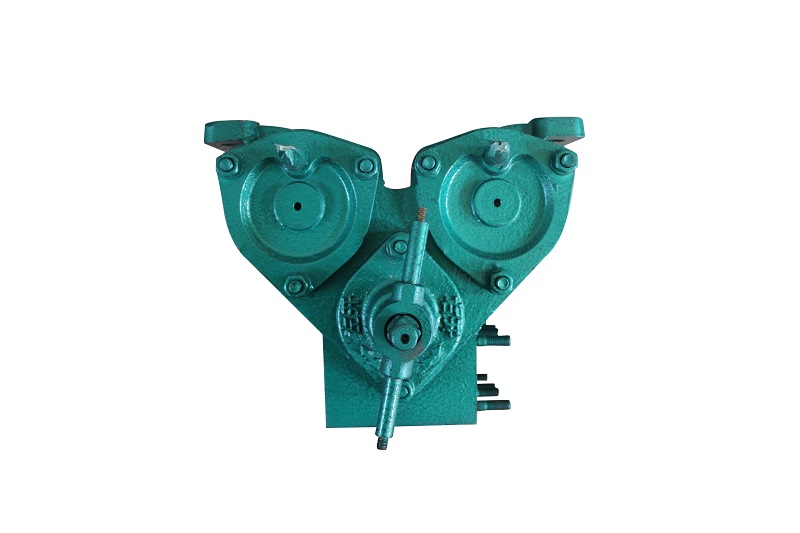

: SPL、DPL型網片式油濾器; SPL、DPL型網片式油濾器適用于各種型號的稀油潤滑裝置的過濾以提高油的清潔度，應用于石油、電力、化工、冶金、建材、輕工等行業。

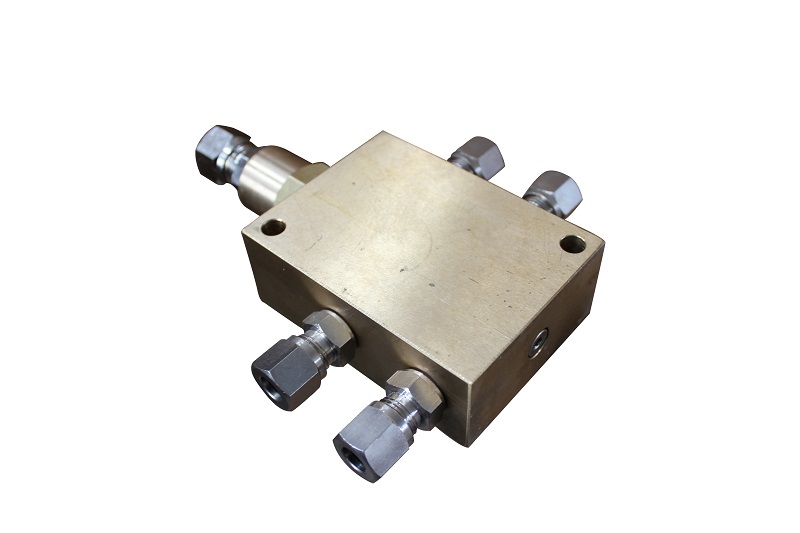

: 油氣分配器; 主分配器適用于遞進式油氣潤滑系統，根據其給油口數的不同分為6種規格。且各種分配器均可帶指示桿或不帶指標桿。

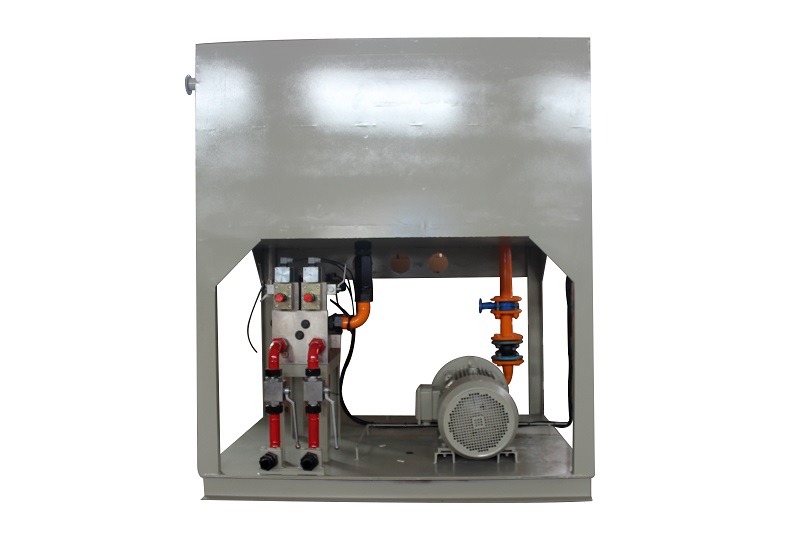

: TBY擋輪液壓站; 回轉窯托輪應平行于窯體中心線安裝，窯體為傾斜放置，在自重作用下有下滑的趨勢，采用液壓推力擋輪液壓站，使窯體按預想的速度（一般約2～3mm/h)，強制上竄或有控制地下滑，從而有效地保證輪帶與托輪的均勻接觸和磨損，并節省托輪調整的工作量。

產品詳情

Y型系列過濾器

一、概述

過濾器是從流體中分離固體顆粒的過程，通常在壓差推動下，迫使流、固相混合物通過過濾介質使固體顆粒截留于介質上，達到使流體和固體互相分離的功能。


二、技術參數及外形尺寸

公稱直徑DN	D0	L	H	管塞螺紋N
15	Rc1/2	120	160	ZG1/4"
20	Rc3/4	130	170	ZG1/4"
25	Rc1	140	175	ZG1/4"
32	Rc1 1/4	170	185	ZG1/4"
40	Rc1 1/2	190	195	ZG1/4"
50	Rc2	220	210	ZG3/8"

YZ-Ⅰ型為整體鑄造螺紋連接式過濾器(DN15～50，PN≤4.0MPa)

公稱直徑DN	D0	L	H	管塞螺紋N
15	21.8/18.5	120	170	ZG1/4"
20	27.4/25.5	130	180	ZG1/4"
25	34.2/32.5	140	185	ZG1/4"
32	42.9/38.5	170	210	ZG1/4"
40	48.8/48.5	190	220	ZG1/4"

YZ-Ⅱ型為整體鑄造承插焊連接式過濾器(DN15～40，PN≤10.0MPa)

型號	公稱直徑DN	公稱壓力PN	L	H	管塞螺紋N
Y15-I	15	≤5.0MPa	260	180	ZG1/4″
Y20-I	20		270	190	ZG1/4″
Y25-I	25		270	190	ZG1/4″
Y32-I	32		280	230	ZG1/4″
Y40-I	40		280	230	ZG1/4″

Y-Ⅰ型為焊接型法蘭連接式過濾器(DN15～40，PN≤5.0MPa)

公稱直徑DN	L	H	管塞螺紋N
50	290	245	ZG3/8"
65	320	280	ZG3/8"
80	350	315	ZG3/8"
100	425	360	ZG3/8"
150	540	460	ZG3/4"
200	700	540	ZG3/4"
250	800	660	M20×1.5
300	950	750	M20×1.5
350	1050	845	M20×1.5
400	1250	920	M20×1.5

Y-Ⅱ型焊接型法蘭連接式過濾器

公稱直徑DN	L	H	管塞螺紋N
80	330	150	ZG3/8"
100	360	160	ZG3/8"
150	440	200	ZG3/4"
200	540	230	ZG3/4"
250	600	270	M20×1.5
300	680	300	M20×1.5
350	750	340	M20×1.5
400	850	380	M20×1.5

Y-Ⅲ型焊接型法蘭連接式過濾器

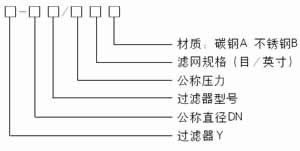

三、型號說明

四、工作原理

Y-Ⅰ型、Y-Ⅱ型，它們是由主管和支管按一定角度焊接而成，當液體進入置有相應規格濾網的濾筒后，其微小雜質濾至支管底部，而濾液則由過濾器出口排出。

Y-Ⅲ型它安裝在管線轉彎處，當流體進入濾筒后，濾液能轉過90°從出口排出。清洗時，旋開支管底部的旋塞或拆卸開板即可。

五、濾網規格及各部分材質

目數/英寸	20	30	40	60	80	100
絲徑(mm)	0.417	0.315	0.213	0.122	0.102	0.081
凈孔徑(mm)	0.853	0.532	0.422	0.301	0.216	0.173
有效面積%	45	40	45	51	47	46
