GDR型B系列雙高（低）壓稀油站
一、使用條件
產品適用于潤滑介質運動粘度為22～460cSt (相當ISO VG22～460)的稀油潤滑系統：例如立磨靜壓油膜軸承及其它有靜壓油膜軸承的機械潤滑。
若將二個高壓供油口合并為一個供油口，二臺高壓泵由同時工作改為一用一備（此時高壓供油M僅為一臺泵流量），則此裝M可用于需高壓泵連續工作浮起旋轉部分（如立磨轉體）以形成油腴的工況。
靜壓潤滑是依靠油的靜壓力，使軸承內形成離壓油膜，它與運動狀態無關，能保持液體摩擦a應注意此雙離壓系統流量較大，它入口接在低壓泵出油口上，啟動高壓泵時，將有1/4左右的低壓油將被它吸走，因此低壓供油口的壓力將會降低，應考慮高壓泵啟動后，低壓供油壓力和流量均減少時能否影響低壓潤滑系統的工作。
本產品的主要性能見主要技術參數表、系統圖、外形尺寸圖表。
二、工作原理
高低壓系統中工作壓力由溢流閥或安全閥調節確定，在運行中由壓力控制器進行控制，保證高低壓系統的正常 工作。
油站啟動前，油溫低時，電加熱器可先接通加熱潤滑油，到某溫度時啟動低壓泵，使?jié)櫥驮谙到y(tǒng)中循環達到要求溫度后，再提供給設備潤滑：當?shù)蛪汗┯蛪毫_(dá)到正常值后，方可啟動離壓泵，離壓油通過補償裝置送入靜壓軸承油腔。并由壓力控制器控制，壓力達到要求值時，方可啟動主機。主機停機后，供油系統的延續時間由電控柜控制。可根據不同的運動特性，確定停機后的供油方式。
主機正常運行中低壓系統供油壓力由壓力控制器控制，降到某設定值時，自動啟動備用泵，投入運行，低壓系統工作壓力達到正常值后，備用泵自動停機，如繼續下降到另一不允許值時，壓力控制器控制主機停機并發出報警訊號。
油箱上與低壓供油口管道上裝有鉑熱電阻，控制加熱器與列鈐式冷卻器，人工或自動開停工作，并有報警訊號。電加熱器為帶護套式可避免加熱器表面結炭，更換維修時，不影響主油箱的正常工作，粗精雙筒過濾器均為一筒工作，一筒備用，由壓差控制器控制報窖，不停車手動切換更換工作筒中濾芯。
油箱上裝有液位控制器，控制最高及最低油位，當油位高和低時發出報鳘汛號：低油位時，必須立即往油箱加油，以免油泵空吸。
三、結構特點
稀油站高壓油源由低壓出油管道提供，稀油站的低壓工作壓力力0.4MPa，高壓系統為31.5MPa，可根據靜壓油膜軸承工作需要調整高壓系統的工作壓力與流量。
油站由油箱、低壓油泵（兩臺，一用一備）、高壓油泵（兩臺）、雙筒粗網式過濾器、雙筒精濾油器（一臺或 二臺〉、回油磁過濾，列管式油冷卻器、（補償裝置）以及閥門、管道等組成，油站為整體式。
油站在正常運行時，低壓泵一臺工作，一臺備用，高壓泵二臺同時工作，根據不同設備的需要，若高壓連續工作時，合為一個出口時，亦可將高壓泵改為一臺工作，一臺備用：油站具有過濾、加熱、冷卻以及聯鎖、自控、報警等功能。
本裝置由稀油潤滑站，儀表盤、電控柜配套組成。
油站自動化程度高，有PLC和繼電器兩種控制方式供選擇，PLC控制型帶DCS接口。
四、主要技術參數
| 型號/參數 | GDR-B 30×2/250 | GDR-B 30×2/315 | GDR-B 40×2/400 | GDR-B 50×2/440 | GDR-B 60×2/500 | ||
| 低 壓 系 統 | 流量(L/min) | 250 | 315 | 400 | 440 | 500 | |
| 供油壓力(MPa) | ≤0.4 | ||||||
| 供油溫度（℃） | 40 ± 3 | ||||||
| 電 動 機 | 型號 | Y132M-4 | Y160M-4 | Y160L-4 | |||
| 功率(kW) | 7.5 | 11 | 15 | ||||
| 轉速(r/min> | 1450 | ||||||
| 油箱有效容積(m3) | 3.3 | 4.2 | 5.2 | 5.7 | 6.5 | ||
高 壓 系統 | 流量(L/min> | 30×2 | 30×2 | 40×2 | 50×2 | 60×2 | |
| 供油壓力（MPa) | 31.5 | ||||||
| 電 動 機 | 型號 | Y160L-4，B35 | Y180V-4，B35 | Y180L-4， B35 | Y200L-4， B35 | ||
| 功率(kW) | 15×2 | 18.5×2 | 22×2 | 30×2 | |||
| 轉速(r/min) | 1460 | 1470 | 1470 | 1470 | |||
| 粗過濾精度 | 0.08 (低壓出口） | ||||||
| 精過濾稍度 | ≤0.04 (高壓入口）精過濾器一臺（或二臺） 根據高壓實需流雖確定過濾面積.根據結構確定臺數。 | ||||||
| 冷卻面積（㎡） | 16 | 28 | 35 | 40 | 45 | ||
| 冷卻水耗量（m³/h） | 22.5 | 28.5 | 36 | 40 | 45 | ||
| 電加熱功率(kW> | 24 | 30 | 36 | 36 | 42 | ||
| 備注 | 實際油粘度≥320cSt時，低壓泵功率應提高一級；過濾器切換壓差0.15MPa。 | ||||||

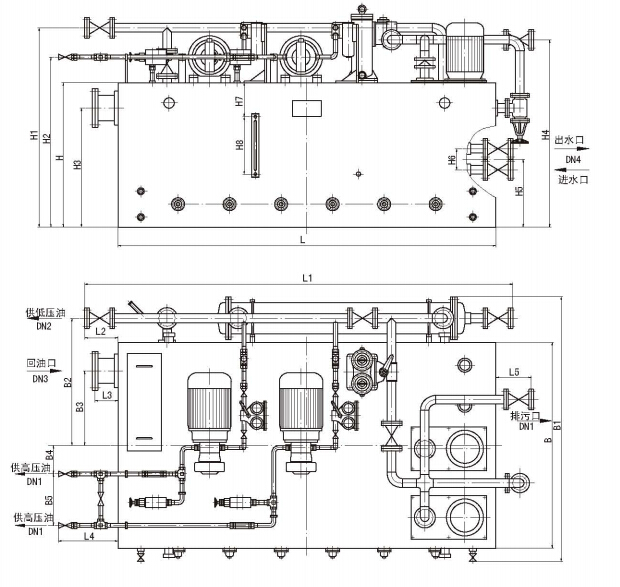

五、外形結構及尺寸
| 型號 | DN1 | DN2 | DN3 | DN4 | L | L1 | L2 | L3 | L4 | L5 | B | B1 |
| GDR-B30×2/250 | 20 | 65 | 150 | 65 | 2700 | 2900 | 150 | 150 | 250 | 150 | 1400 | 1850 |
| GDR-B30×2/315 | 20 | 65 | 200 | 65 | 2800 | 3000 | 150 | 150 | 250 | 150 | 1600 | 2050 |
| GDR-B40×2/400 | 25 | 65 | 200 | 100 | 3300 | 3920 | 200 | 200 | 300 | 200 | 1800 | 2310 |
| GDR-B50×2/440 | 25 | 65 | 200 | 100 | 3500 | 4120 | 200 | 200 | 300 | 200 | 1800 | 2310 |
| GDR-B60×2/500 | 32 | 65 | 250 | 100 | 3850 | 4470 | 200 | 200 | 300 | 200 | 1900 | 2410 |
（續上表）
| 型號 | B2 | B3 | B4 | B5 | H | H1 | H2 | H3 | H4 | H5 | H6 | H7 | H8 |
| GDR-B30×2/250 | 925 | 360 | 150 | 350 | 1200 | 1700 | 1485 | 1030 | 1596 | 600 | 200 | 250 | 500 |
| GDR-B30×2/315 | 1025 | 460 | 250 | 350 | 1200 | 1700 | 1485 | 1030 | 1536 | 600 | 200 | 250 | 500 |
| GDR-B40×2/400 | 1110 | 650 | 250 | 450 | 1260 | 1740 | 1485 | 1040 | 1636 | 590 | 235 | 300 | 500 |
| GDR-B50×2/440 | 1110 | 650 | 250 | 450 | 1260 | 1740 | 1485 | 1040 | 1636 | 590 | 235 | 300 | 500 |
| GDR-B60×2/500 | 1160 | 700 | 250 | 450 | 1260 | 1740 | 1485 | 1040 | 1636 | 590 | 235 | 300 | 500 |

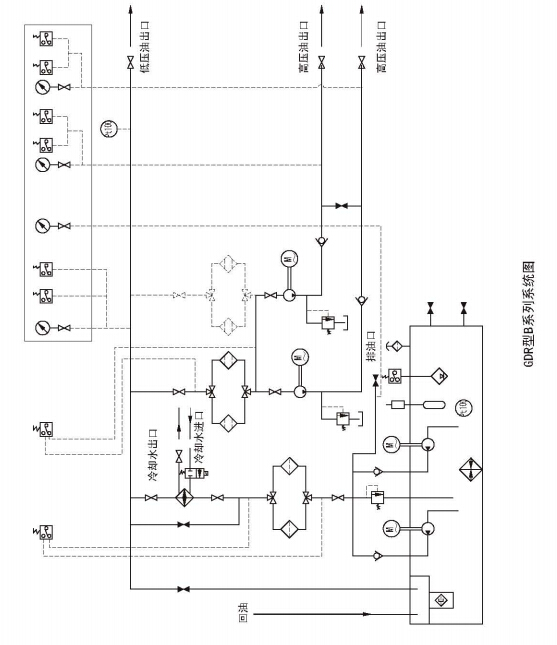

六、系統圖

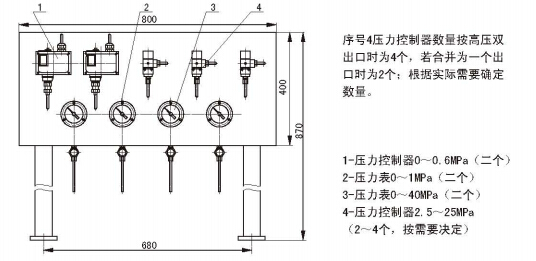

七、儀表盤

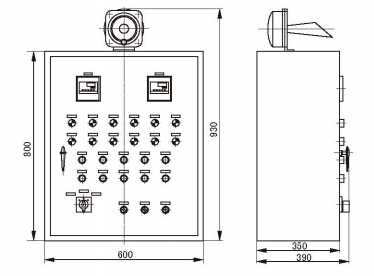

八、電控柜
九、GDR型B系列電控柜外接端子接線圖
參閱GDR型A系列電控柜外接端子接線圖

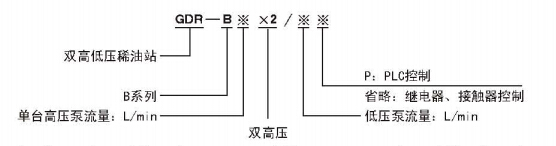

十、型號標注方法
如采用GDR型B系列，高壓系統壓力31.5MPa，流量40L/min×2，低壓系統工作壓力≤0.4MPa，流量400L/min，采用繼電器、接觸器控制的則按如下方法標注：GDR-B40×2/400
